RTC®5



控制与多用途

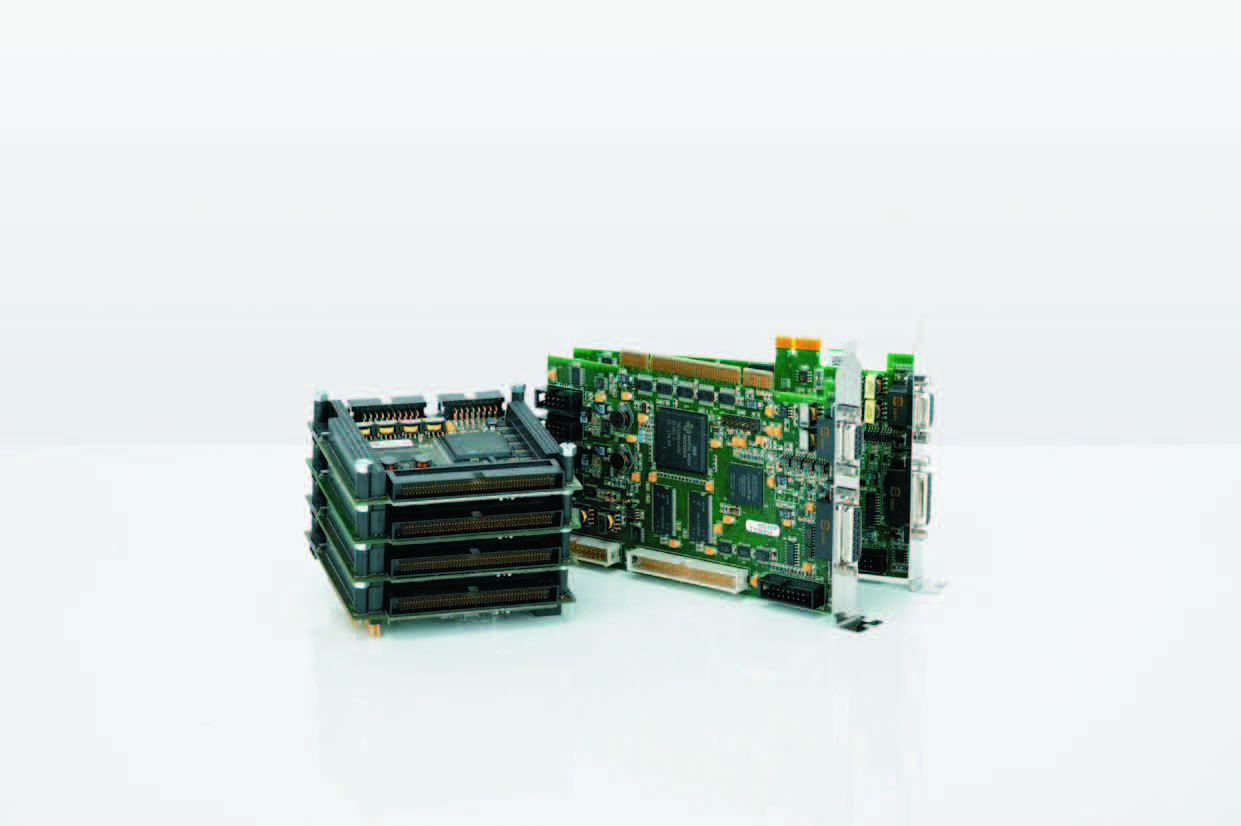

RTC®5控制卡能够对扫描系统、激光以及外围设备进行同步的抗干扰的实时控制。它是一款计算机接口卡,并有PCIExpress、PCIe/104、PC/104-Plus等扩展选项。


它是一款基于Windows的高性能信号处理器并提供了dll简化编程。软件指令加载到RTC®5的自由配置列表缓冲区中,由dsp处理。每隔10μs,恰当的信号从扫描系统,激光以及外围设备输出或是读出。


RTC®5通过新版SL2-100数据传输协议与扫描系统通信。该协议支持20位的控制信号。这是一个比RTC®早期控制卡16位控制信号更高的分辨率。RTC®5的处理器能够自动执行微矢量化和像场校正。



对于激光控制,各种可编程激光信号可用于矢量图和位图加工。在指令执行期间,控制卡能对激光功率进行基于位置/速度/矢量的自动调整。并且,激光和扫描系统能够同步。对超短脉冲激光加工,激光脉冲信号由一个固定的(外部)激光时钟控制,“同步输出”是精确、可重复的激光加工的前提条件。


SCANLAB的全数字伺服电子扫描系统中(intelliSCAN®,intellicube®, intelliDRILL®, intelliWELD®, powerSCAN i),RTC®5还支持来自iDRIVE®技术的所有可能。主要包括对关键操作参数、仿真加工优化以及多种动态优化的实时监控和远程诊断。扫描系统速度的实时反馈可用于速度依赖性激光的控制。


为满足不同客户的不同需求,广泛、灵活的系统集成都有提供。



系统集成

PCI 总线接口, PCI-Express 接口

  (PCIe-x1 version 1.0) or PCIe/104接口

一台计算机能够配备任意数量的RTC®5 PCI or PCIe 接口卡

主/从同步

(32-bit and 64-bit) Windows 7 /Vista / XP (SP2 or later)驱动程序

多线程多任务处理扫描系统的控制

SL2-100 传输协议(通过可选转换器XY2-100 传输协议对扫描系统的控制 )

20-bit 定位分辨率

实际上的加工范围 (24 bit)

10 μs 输出周期

Galvanically isolated signals

优化选择

矢量和跳跃模式,优化


自动切换

扫描系统的诊断

回读实际位置的值

与激光时钟同步的扫描运动 (例如超短激光脉冲) – “输出同步”


激光控制

15针 D-Sub 接口

激光信号:15 ns分辨率,20 mA输出电流

几乎所有激光器都可以兼容控制

位图模式 :像素频率300 kHz, 分辨率15 ns,0-100% 激光脉宽

RS232接口

高速、高精度位置激光控制外围设备的控制

16-bit 数字输入输出

8-bit 数字输出

2-bit 数字输出输出

12-bit 模拟输出 (0...10 V)

McBSP 接口

步进电机信号


命令管理

100万条指令列表空间的可配置指令缓冲区,并且可以定义受保护的内存区域

列表和子程序

不中断多边形扫描的情况下改变激光输出信号的短列表指令(激光器持续工作)

下载确认

增强的列表以及列表执行状态

字符集的定义和选择

对数据,时间以及序列号打标

圆或是椭圆的打标

天空文字

所有命令列表的调整


选项

3轴扫描系统的控制

对运动物体的动态加工 (两个带32位计数器的编码器输入,在触发和打标之间高达8个 对象,等等

双扫描系统协同控制的能力

客户个性化的设置


兼容

RTC®3 / RTC®4 计算机接口控制卡

RTC® SCANalone 控制卡



相关资料下载请点击:http://www.novalaser.com.cn/upload/RTC5.pdf
